EXEMPLE DE METHODE MPA

                         Exemple avec la Méthode MPA

           1. On considère des tâches à accomplir:

               Elles sont notées par des lettres:  ABCD

               Ce seront les sommets du graphe.

           2. On nous indique que:

               La tâche  A précède les tâches B , C et D.

                La tâche B pécède D.

                La tâche C précède  D.

           3. Cela permet de donner les arcs du graphe:

                 ( A , B ) , ( A , C ) , ( A , D ) , ( B , D ), ( C ,D )

          4. On peut donner le tableau des prédécesseurs et des niveaux.

Prédécesseurs    Tâches     Niveaux
  A    0
A B    1
A C    1
A B C D    2

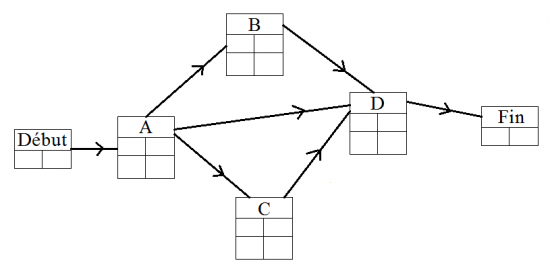

         5. Cela permet d'ordonner le graphe suivant le niveau des tâches.

               Mais en plus on rajoute un début et une fin.

               ce qui rajoute deux arcs.

                    Garga14

       6. On nous donne la durée des tâches.

Tâches     durée
A 1 jour
B 2 jours
C 3 jours
D 2 jours

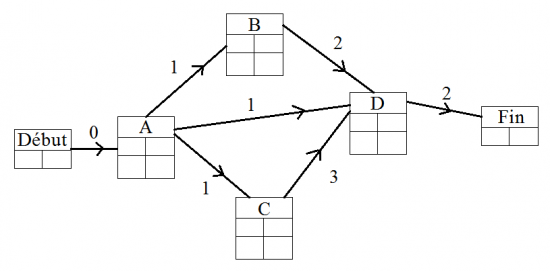

          Les durées sont mises sur l'arc après la tâche.

                 Ee1ef4 2

                  Elle peut être augmentée si l'on nous informe par exemple que

                 la tâche D  ne peut commencer que 4 jours après  la fin de la réalisation de la tâche A  .

                 Auquel cas ici sur l'arc  de A à D on place 1 + 4  au lieu de 1 .

                 Cela donne alors :

               Ee1ef414

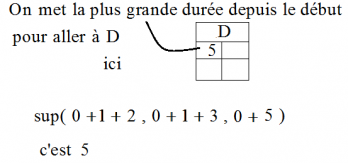

       7. Date au plus tôt.

               Qe1ee45p7 1

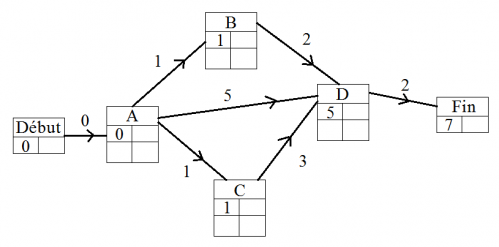

      Ainsi on obtient :

      Ee1ef41445

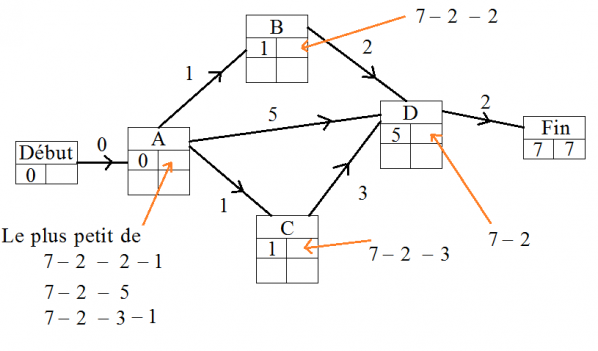

           8. Date au plus tard.

               On part  de la fin  en reculant.

               Ici  on part de 7

             On a:

                   Wexcs45

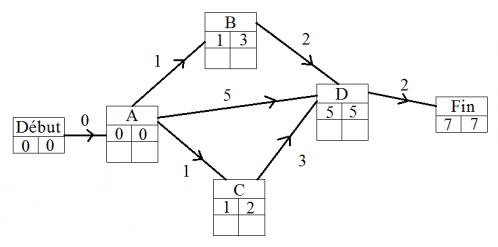

              c-à-d

    Wexcs4514 1

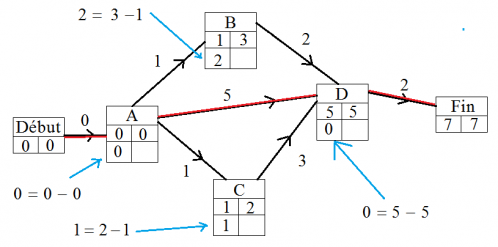

    9.  La marge totale:

           On fait chaque fois la différence entre la date au plus tard et la date au plus tôt.

                  Wexcs4514147

         Un chemin critique passe par toutes le tâches de marge totales nulles.

      La dernière case  à droite est souvent vide car on ne demande pas souvent la marge libre.

-------------------------------------------------------------------------------------------------------------------------
