INFO DEBUT TEST 5 GRAPHE BTS

                             INFO TEST 5 GRAPHES BTS       29/01/14

    EXERCICE 2

          Dès leur arrivée à 8 h dans un garage, les deux employés Bertand et Didier

          consultent les différentes opérations qui seront à effectuer sur

          différents véhicules.

           Les opérations, qui sont notées  A B C D E F G H J K L, ne se font pas

           dans n'importe quel ordre.

          Certaines opérations nécessitent la réalisation d'une ou plusieurs opérations

          préalables.

           Le gérant, pour la  gestion du travail, a conçu le tableau suivant.

Opérations péalables nécessaires  Opérations  Durée des opérations  en mn
  A         4
  B         5
                   A C         6
                   B C D         10
                   D E         8
                   D F         2
                   F G         3
                   D H         15
                   C J         12
                   G E K         7
                   J K H L         5

     1. Déterminez les niveaux des différentes opérations.

Opérations péalables nécessaires  Opérations  Niveaux
  A         0
  B         0
                   A C         1
                   B C D         2
                   D E         3
                   D F         3
                   F G         4
                   D H         3
                   C  J         2
                   G E K         5
                   J  K H L         6

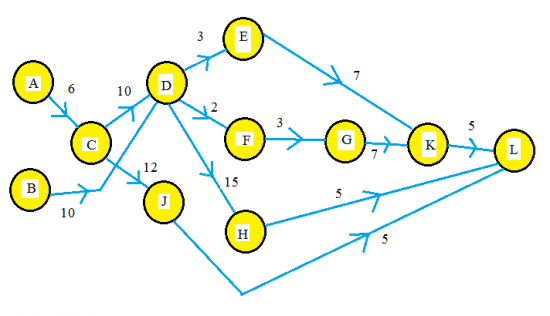

     2.a. Dessinons le graphe.

    Les opérations sont A B C D E F G H J K L.

    Grexbt

    b. Donnons la matrice adjacente M :

                   Mtm1

   3.  Bertand a été désigné pour accomplir sur un véhicule les opérations

               de A  jusqu'à L.

               A quelle heure, au mieux, aura- t- il terminé son travail ?

          Recherchons d'abord le chemin de durée minimale de A à L

A Départ

B

C

D

E

F

G

H

J

K

L

Fin

Sommet sélect.

0

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

A

Adaj à A : C



 ∞

A6

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

 ∞

C

Adaj à C : DJ



 ∞



C6+10



C16

  ∞

  ∞

  ∞

  ∞

C6+12



C18

  ∞

  ∞

D

Adaj à D :

EFH



 ∞





D16+8



D24

D16+2



D18



D16+15



D31

C18

  ∞

  ∞

F ( ou J )

Adaj à F :G



 ∞





D24



F18+3



F21

D31

C18

  ∞

  ∞

J

Adaj à J :L





 ∞





D24



F21

D31



 ∞

J18+5

J23

STOP

G

Adaj à G :K



















































         Dès que L est atteint on s'arrête.

          De A à L la durée minimale est 23 mn.

          Bertrand a commencé à 8h.

          Conclusion : Il a terminé à 8h23

  -----------------------------------------------------------------------------------------
